从上到下，认识发动机


1


                发动机的构成


发动机主要由汽缸盖罩、气缸盖、气缸体和油底壳等4个部分组成。从上到下，认识发动机(图1)

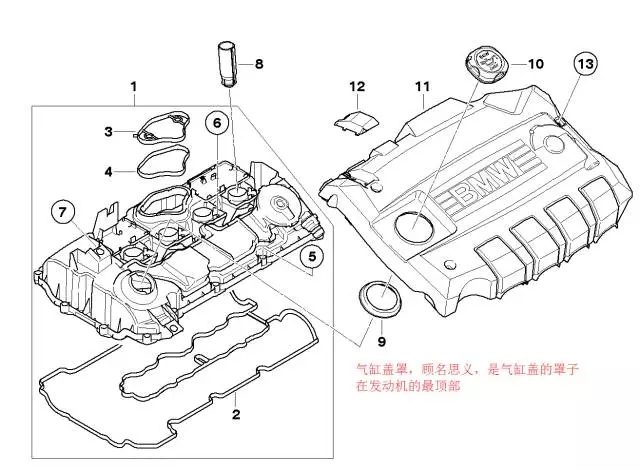

气缸盖罩

从上到下，认识发动机(图2)



2
气缸盖


气缸盖，上面是汽缸盖罩，下面是气缸体。

凸轮轴，进排气门都在这里。

从上到下，认识发动机(图3)



3
气缸体


气缸体，上接气缸盖，下接油底壳。

曲轴，连杆，活塞在此。

从上到下，认识发动机(图4)



4
油底壳


油底壳位于发动机底部，上接气缸体。

从上到下，认识发动机(图5)


2


           发动机视图


1
高清图




从上到下，认识发动机(图6)



2
透视图




从上到下，认识发动机(图7)



3


           发动机的主要配件


1
凸轮轴/气门主要配件



直列发动机一进一出有2个凸轮轴；

这个实物是V6发动机，2进2出有4个凸轴；

4缸发动机有4个进气门，4个排气门；

6缸发动机有6个进气门，6个排气门。




从上到下，认识发动机(图8)



2
气缸盖安装件



从上到下，认识发动机(图9)



3
链条传动的正时结构



从上到下，认识发动机(图10)



4
皮带传动的正时结构



从上到下，认识发动机(图11)
